Компания называется Pivotal Engineering, а её изобретение — Pivotal Engine. Pivotal в вольном переводе означает "вращающийся вокруг оси". Правда, тут поворачивается не двигатель, конечно, а поршень. Собственно, этот поршень и есть главная изюминка новинки.

Если посмотреть на этот поршень сверху, окажется, что он не круглый, а прямоугольный. И движение в цилиндре он совершает весьма необычное. Да и цилиндр ли это?

Будем называть внутренний объём движка, где ходит этот поршень – цилиндром. Исключительно из-за аналогии с обычными поршневыми моторами. Хотя по форме — это и не цилиндр вовсе, а камера сложной формы. К слову, сама фирма предпочитает как раз название "камера", а, скажем, четырёхцилиндровый движок своей схемы зовёт "четырёхкамерным".

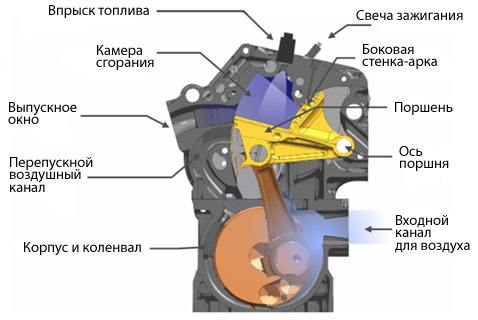

Основные детали Pivotal Engine (иллюстрация с сайта greencarcongress.com).

Но ближе к схеме. Как вы можете видеть на рисунке, поршень (он окрашен жёлтым) качается на оси, лежащей в стороне от него (справа). Снизу поршня мы видим вполне привычный шатун и коленчатый вал.

При движении вверх и вниз днище поршня описывает сектор, который и даёт требуемое изменение объёма. В остальном мотор этот работает как обычный двухтактный ДВС. Разве что прямым впрыском бензина в камеру сгорания могут похвастать далеко не все они.

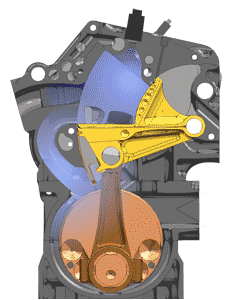

	А так он работает (иллюстрация Pivotal Engineering).

В правой части поршень имеет выгнутую (при виде в профиль) стенку, замыкающую объём этого нецилиндрического цилиндра.

Результат такой необычной механики, согласно заявлениям фирмы: заметно меньшие силы трения и нагрузки на детали в системе, хорошая герметизация цилиндра на такте сжатия, снижение требований к смазке "поршневых колец". Хотя какие уж теперь это кольца…

Есть и другие преимущества, но о них – ниже.

Развитие этого проекта началось со строительства скромного однокамерного или одноцилиндрового, говоря по-старинке, моторчика с рабочим объёмом 264 кубических сантиметра.

Сравнение обычного поршня с шатуном (слева) и поршня Pivotal Engine. Обычный поршень показывает незавидную форму, так как подвергался воздействию детонации – чрезмерно взрывному сгоранию смеси. Новый поршень от этой напасти застрахован, но об этом – ниже (фото Pivotal Engineering).

Убедившись, что двигатель этот охотно крутится до 7 тысяч оборотов в минуту, компания создала 400-кубовый двухцилиндровый движок. Его поставили на мотоцикл (тот самый, что на снимке под заголовком), который показал приличные 160 километров в час (моторчик раскрутился до 11,5 тысяч оборотов).

Один из первых образцов компании — двухцилиндровый 1-литровый Pivotal Engine: 97 лошадиных сил, 112 ньютон-метров и всего 45 килограммов веса (фото Pivotal Engineering).

Тогда инженеры компании создали 500-кубовый одноцилиндровый прототип, ставший основой для 1-литрового двухцилиндрового мотора. Он показал завидную удельную (по весу) мощность в 2,15 "лошадок" на килограмм. А ведь это был лишь сырой опытный образец.

Дальше – больше. Объединившись с компанией Mace Engineering (у них теперь даже адрес общий), новозеландские новаторы построили 2,1-литровый четырёхцилиндровый оппозитный мотор, который развил 228 лошадиных сил.

Его вес, заметьте, вместе с солидным интегрированным стартёром-генератором и элементами выпускной системы, составляет всего 65 килограммов. Это 3,5 лошадиные силы на килограмм массы (и никакого турбонаддува) – параметр даже для двухтактных моторов замечательный, а уж для четырёхтактных – и подавно.

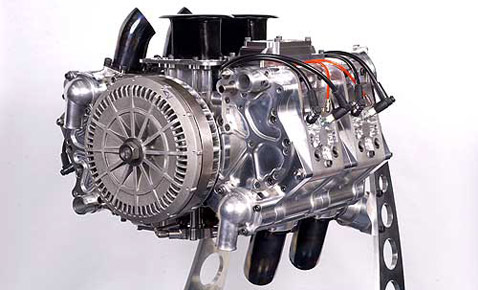

Вершина изысканий компании: 2,1-литровый четырёхцилиндровый оппозитный мотор типа Pivotal Engine (фото Pivotal Engineering).

"Мы уверены, что по этому же принципу можно сделать компактный и мощный дизель", — пишет Pivotal Engineering. Но куда любопытнее, что данный тип мотора сулит значительные бонусы при работе на водороде.

Надо вспомнить, что у газа водорода, в сравнении с бензином, более высокое содержание энергии на килограмм массы (топлива), но меньшее — на единицу объёма. Водород горит быстрее и развивает более высокую температуру.

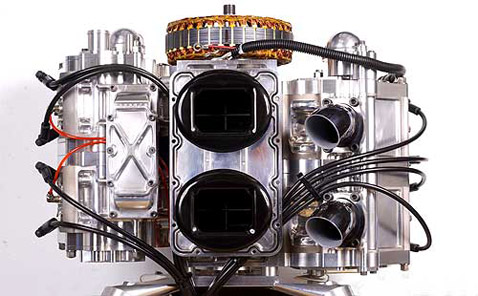

Обратите внимание – "оппозитник" от Pivotal Engineering (вид сверху) не обладает центральной симметрией, как обычные оппозитные моторы. На правом блоке мы видим сверху выхлопные трубы, а свечи – внизу, на левом блоке – сверху свечи, а выхлоп – внизу. Фактически – здесь стоит пара совершенно одинаковых блоков, развёрнутых вокруг оси двигателя. Это позволило сократить число разных деталей (фото Pivotal Engineering).

При этом водород обладает более низкой температурой воспламенения и поддерживает более широкий диапазон соотношения количества топлива к воздуху, "заправленному" в цилиндр. Однако, в отличие от нефтяного топлива, не обладает смазочными способностями.

	Разрезанный пополам поршень нового мотора наглядно показывает одно из главных своих преимуществ. Синие вставки изображают охлаждающую жидкость, которая поставляется в поршень через его опорную ось (фото Pivotal Engineering).

Если бы можно было создать мотор, оптимизированный именно для водорода, появилась бы возможность "снять" с него очень хорошие параметры. Но на пути встаёт детонация, возникающая при перегреве деталей мотора, в частности – поршня.

И тут-то технология Pivotal имеет козырь – поршень здесь с водяным охлаждением. Охлаждающая жидкость подаётся через полую опорную ось поршня.

Это значит, что мотор может работать с высокой степенью сжатия без риска перегрева и детонации.

Более того. Понижение температуры поршня благоприятно сказывается на экологии. А какая, спросите вы, "экология" у мотора на водороде? Ведь в выхлопе – один водяной пар? Не совсем так. При высоких температурах в любом ДВС образуются ядовитые окислы азота.

Кстати, потому и в бензиновой ипостаси Pivotal Engine обещает быть более экологичным, чем, как минимум, его двухтактные собратья.

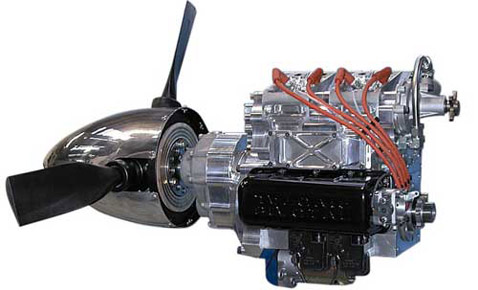

Небольшой Pivotal Engine спроектировали и для применения в лёгкой авиации, где низкий вес конструкции – критичен (фото Pivotal Engineering).

Но вернёмся к водороду. Компания рассчитала, что тот же 2,1-литровый моторчик, при переводе его на водород, мог бы выдать 174 лошадиные силы, что всё ещё очень здорово для 65-килограммового агрегата. Во всяком случае, в сравнении с лучшими моделями из семейства "ДВС-четырёхтактников".

Потому весь этот проект (вся концепция Pivotal Engine) выиграл приз AEI Tech Award за 2005 год (это премия от "фирменного" журнала Automotive Engineering International общества автомобильных инженеров (SAE).

В пояснении к награждению Automotive Engineering International делает особый упор именно на возможную грядущую "дружбу" нового мотора с водородом. Ведь именно в таком сочетании (водород, два такта, принцип Pivotal Engine) возможно будет создать экологически чистые ДВС с удельными параметрами более высокими, чем у современных массовых двигателей.
